Unità esterna per sistemi VRF Compo Multi
PUHY-P800YSHM-A
Capacità in raffreddamento:
Raffreddamento
90.0 kw/ 307.000 BTU
Capacità in riscaldamento:
Riscaldamento
100.0 kw/ 341.300 BTU
Portata Aria:
Portata Aria
225 m3/min x 3
Gas Refrigerante:
Gas Refrigerante
R410A
Dimensioni HxLxP:
Dimensioni
1.710x1.220x760 mm
Silenziosità:
Silenziosità
64 dB
Alimentazione:
Alimentazione
380/415 V
Trifase - 50 Hz
Assorbimento Elettrico massimo in raffreddamento:
Assorbimento Elettrico
27.69 KW - 46.7 A

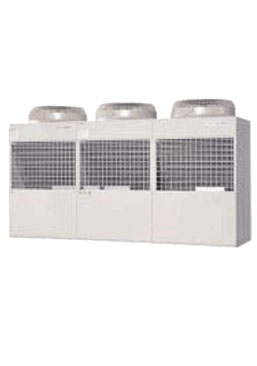

Unità esterna PUHY-P800YSHM-A

Le unità esterne di ridotte dimensioni in pianta, idonee per installazione all’esterno, raffreddate ad aria, sono essenzialmente costituite da struttura in lamiera d’acciaio autoportante, pannelli asportabili per la manutenzione, affiancabili e collegate tramite tubazione esterna e giunto accessorio.
Preventivo Personalizzato Richiedi un preventivo (risposte immediate) blank
Sopralluogo Gratuito Sopralluogo Roma e provincia blank



FUNZIONI E PECULIARITA' DI QUESTO MODELLO

Gli scambiatori di calore (due per unità Big Y, due per unità condensante) costituiti da tubi di rame alettati in alluminio anticorrosione (Blue Fin) suddivisi in più sezioni, ventilatori elicoidali modulanti (uno per unità Big Y, uno per unità condensante) con mandata dell’aria verticale e aspirazione sui lati frontale e posteriore. L’unità Big Y è dotata di due compressori di tipo Scroll ermetico ad alta efficienza , entrambi equipaggiati con inverter a controllo lineare. Il sistema avrà un campo di modulazione della potenza compreso tra il 16% ed il 100%. All’unità è possibile collegare fino a un massimo di 32/34/34 unità interne alle rispettive taglie 700/750/800, con potenzialità totale unità interne collegate comprese tra il 50% il 130%. L’unità Big Y e l’unità condensante saranno inoltre equipaggiate di valvola di ritegno sui compressori, separatore olio, valvola a 4 vie, valvole solenoidi, ricevitore di liquido, accumulatore del gas, sonde di alta e bassa pressione, pressostati di sicurezza e valvola by-pass. L’unità permette uno sviluppo massimo delle linee frigorifere pari a 300 mt. con una lunghezza massima di un singolo circuito pari a 150 mt. (lunghezza equivalente 175 mt.) e un dislivello pari a 50 mt. (40 mt. se l’unità esterna è posizionata inferiormente rispetto alle unità interne).
Le tubazioni frigorifere di collegamento tra unità esterna ed interne, possono essere realizzate tramite collettori od in linea (od anche misti). L’unità può essere installata in modo affiancato ad altre unità. L’alimentazione elettrica delle Unità Big Y e condensante è separata e sono messe in collegamento tramite il bus di comunicazione. Ciò permette a tutti gli effetti di ottenere un'unica unità. Un display a 4 cifre in grado di fornire informazioni di servizio ( indicazione di più di 250 voci informative), manutenzione e assistenza sarà posizionato a bordo della scheda principale in posizione di facile lettura. L’unità sarà settata tramite rotary switch al fine di verificare la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettrico-frigorifero eseguito in Autocad dal fornitore.

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' ESTERNA
Alimentazione: Trifase con neutro 50 Hz - 380/415 V
Assorbimento elettrico massimo in raffreddamento: 27.69 kW - 46.7A
Potenzialità nominale in raffreddamento: 90 kW
Potenzialità nominale in riscaldamento: 100 kW
Finitura esterna dell'unità: Lamiera zincata preverniciata (+ rivestimento in polvere per tipo BS) (MUNSELL 5Y 8/1 )
Dimensioni (mm): 1.7100(A)-1.220(L)-760(P)
Refrigerante: tipo e carica: R410A
Compressore - Tipo e N°: Scroll ermetico ad inverter x 3
Potenza del motore (Compressore): 10.3 kW
Ventilatori - Tipo e N°: elicoidale x 3
Portata Aria: 225 m3/min x 3
Potenza del motore (Ventilatore): 0.46 x 3
Dispostivo di sicurezza alta pressione: Pressostato di alta tarato a 4,15 MPa (601 Psi)
Dispostivo di sicurezza Compressore / ventilatori: interruttore automatico di sovracorrente, interruttore termico
Dispostivo di sicurezza circuito dell' Inverter: interruttore automatico di protezione del bus in c.c., interruttore termico
Limiti operativi aria esterna in raffreddamento: -5°C/+43°C
Limiti operativi aria esterna in riscaldamento: -20°C/+15,5°C b.u.
Attacchi del refrigerante gas: 28,58 mm
Attacchi del refrigerante liquido: 15.88 mm
Livello sonoro: 63 dB(A)
Peso netto: 541 kg
