PMFY-P20VBM-E

Capacità in raffreddamento:		2.2 kw/ 7.507 BTU
Capacità in riscaldamento:		2.5 kw / 8.530 BTU
Gas Refrigerante:		R410A
Silenziosità:		27-35 dB
Garanzia Mitsubishi Electric:		2 anni

Dimensioni ridotte.

Le dimensioni della carrozzeria sono normalizzate in 854 mm per tutte le grandezze in modo da facilitare l'installazione degli apparecchi.
Il peso, che è di soli 14 kg per l'unità base e di soli 3 kg per il pannello, rende queste unità le meno pesanti offerte sul mercato.

Indice Unità Interne:

Cassette a 1 via

Cassette a 2 vie

Cassette a 4 vie

Canalizzabili a incasso

Unità a Pavimento

Unità a parete

Unità a soffitto

FUNZIONI E PECULIARITA' DI QUESTO MODELLO

Funzionamento silenzioso.

La nuova tecnologia di controllo del flusso d'aria usata in queste unità permette di ridurre a soli 27 dB (grandezza PMFY 20 VBM) il livello sonoro, rendendole tra le più silenziose sul mercato.

Pompa di sollevamento condensa.

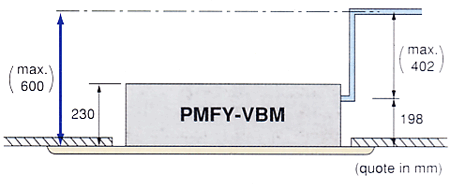

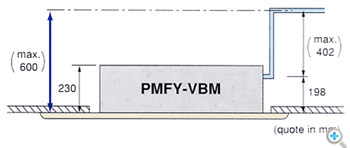

La condensa può venire convogliata fino ad una posizione qualsiasi ad una quota massima di 600 mm ad di sopra del filo superiore del controsoffitto.

Unità interna per installazione a soffitto ad incasso tipo cassette con mandata a 1 via, disponibile in 4 grandezze così costituita: scocca esterna in acciaio zincato di dimensioni compatte, adatta per installazioni perimetrali. Presa d’aria di ricircolo posizionata nella parte inferiore dell’unità lungo l’asse longitudinale della griglia. Mandata dell’aria posizionata nella stessa posizione della ripresa lungo il fianco esterno della stessa. L’unità è altresì predisposta per l’ingresso di aria esterna. La griglia con apertura semplificata permette un facile accesso ai filtri velocizzando così i tempi di manutenzione. I deflettori sono ad orientamento motorizzato, consentono una ottimizzazione del flusso dell’aria in uscita, permettono la scelta del lancio dell’aria seguendo cosi le caratteristiche proprie del locale ove sarà installata l’unità a tutto vantaggio del comfort ambientale, sono a riposizionamento automatico nella fase di spegnimento.

Il ventilatore scirocco direttamente accoppiato al motore monofase ad induzione a quattro velocità è in materiale plastico consentendo così una drastica riduzione del peso dell’unità . I filtri aria sono in fibra sintetica a nido d’ape rigenerabili e lavabili. L’unità è completamente ispezionabile dal basso. La batteria a più ranghi è di tipo Cross-Fin con tubi di rame alettati in alluminio. La regolazione del flusso di refrigerante avviene tramite valvola modulante LEV con controllo continuo della potenza tra il 25% ed il 100%. L’unità è collegata al bus di comunicazione così da riconoscere il refrigerante utilizzato, e poter funzionare con i refrigeranti R22/R407C/R410A.
L’unità è dotata di dispositivo di sollevamento della condensa. Il quadretto di alimentazione è posto in posizione esterna con accesso facilitato, semplificando così l’esecuzione dei collegamenti elettrici . L’unità sarà settata tramite i rotary switch al fine di verificare la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettrico-frigorifero eseguito in Autocad dal fornitore. L’unità interna è dotata di appositi connettori liberamente programmabili per il collegamento di segnali di INPUT ed OUTPUT digitali, al fine di gestire apparecchiature generiche tecnologiche di terzi presenti in campo. Sono disponibili 3 segnali di INPUT e 4 segnali di OUTPUT. Ogni unità interna può collegare 2 apparecchiature generiche, ognuna delle quali viene gestita attraverso i seguenti segnali : INPUT : Stato di ON/OFF Stato di Anomalia OUTPUT : Comando di ON/OFF Tramite il kit composto da sistema di supervisione TG-2000A + centralizzatore G-50A + PLC è possibile programmare liberamente i segnali collegati all’unità interna, visualizzarli, ed interagire con essi. E’ inoltre possibile programmare liberamente interazioni tra le apparecchiature generiche e le unità interne dell’impianto, per le quali potranno essere controllate le seguenti funzioni : ON/OFF Impostazione della temperatura Modo operativo Velocità ventilatore

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' INTERNA
Alimentazione:	monofase 50 Hz - 220/240 V
Assorbimento elettrico massimo in raffreddamento:	0,042 kW - 0,2 A
Potenzialità nominale in raffreddamento:	2,2 kW
Potenzialità nominale in riscaldamento:	2,5 kW
Finitura esterna dell'unità:	lamiera d'acciaio zincata (codice Munsell) pannello: 0.98 Y 8.99/0.63
Dimensioni (mm):	230/30(A)-812/1.000(L) - 395/470(P)
Peso netto:	14/3 kg
Batteria di scambio termico:	tipo Cross-Fin con tubi di rame alettati in alluminio
Ventilatori ( tipo e n° )	Lineare x 1
Portata d'aria bassa/media/alta velocità	390/432/480/522 mc/h
Prevalenza statica utile:	0 mmca
Tipo Motore:	monofase ad induzione
Potenza x n° Motore:	0,028 kW x 1
Refrigerante:	R22 & R407C & R410A
Sistema di controllo:	mediante valvola LEV
Materiale isolante:	lana di vetro e schiuma di polietilene
Attacchi del refrigerante gas	12,7 mm
Attacchi del refrigerante liquido	6,35 mm
Attacco per drenaggio condensa:	VP-20
Livello sonoro bassa/media/alta velocità:	27/30/33/35 dB(A)
Filtro aria:	rigenerabile e a lunga durata
Dispositivi di sicurezza::	interruttore termico di protezione del motore del ventilatore
Collegamento segnali esterni:	Connettori liberamente programmabili per il collegamento di segnali di INPUT ed OUTPUT digitali (3 segnali di INPUT e 4 segnali di OUTPUT)
