PLFY-P40VCM-E - Unità interna a cassette con mandata a quattro vie Mitsubishi Electric

Unità interna a cassette con mandata
a 4 vie per sistemi VRF Compo Multi

PLFY-P40VCM-E

Capacità in raffreddamento:		4.5 kw/ 15.355 BTU
Capacità in riscaldamento:		5.0 kw / 17.061 BTU
Gas Refrigerante:		R410A
Silenziosità:		35-40 dB
Garanzia Mitsubishi Electric:		2 anni

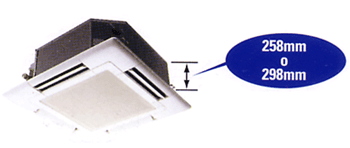

Altezza di soli 258 o 298 mm: ideali per controsoffitti in luce limitata

I nuovi e potenti modelli VAM hanno un'altezza che, essendo di soli 258 o 298 mm a seconda della grandezza, li rende adatti per installazioni in controsoffitti particolarmente angusti.

Indice Unità Interne:

Cassette a 1 via

Cassette a 2 vie

Cassette a 4 vie

Canalizzabili a incasso

Unità a Pavimento

Unità a parete

Unità a soffitto

FUNZIONI E PECULIARITA' DI QUESTO MODELLO

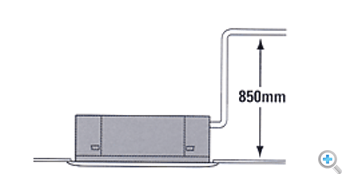

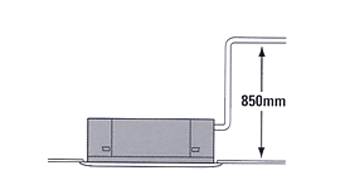

Possibilità di sollevamento della condensa fino a d 850 mm (modelli VAM)

Il tubo di drenaggio dei modelli VAM può portare la condensa fino ad un livello di 850 mm oltre il filo superiore del controsoffitto garantendo maggior flessibilità in caso di linee di drenggio particolarmente estese e più versatilità di lay-out per tali linee( per i modelli VKM l'innalzamento è limitato a 500 mm)

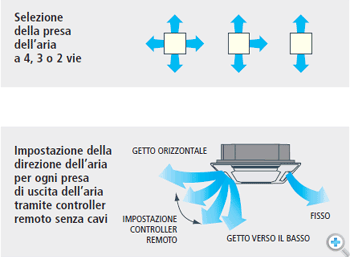

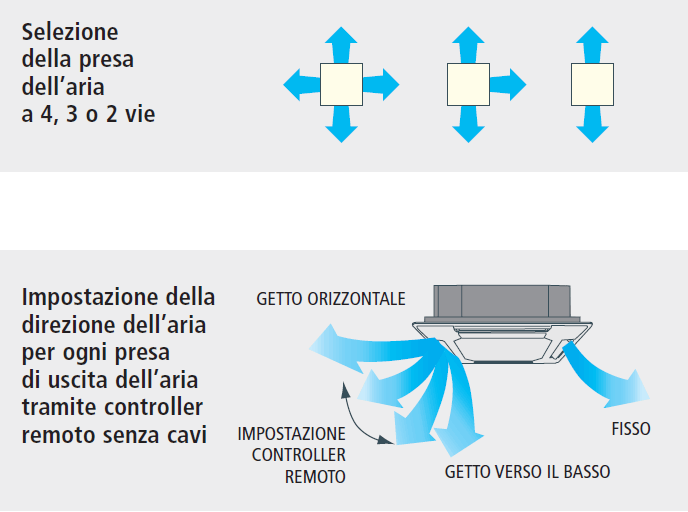

Il primo apparecchio offerto con 72 possibili configurazioni di mandata aria

La disponibilità di 72 configurazioni di mandata aria garantisce sempre la migliore soluzione per ogni esigenza derivante dalla geometria del locale e dal lay-out dell'impianto. La possibilità di convogliare l'aria anche solo su tre o due vie aumenta ancora la flessibilità di questi apparecchi. L'aggiunta di servomotori per ognuno dei deflettori ne garantisce la possibilità di un controllo manuale che, unita alla possibilità di impostare a distanza la posizione dei deflettori stessi, consente di personalizzare con enorme flessibilità la configurazione della mandata.

Unità interna per installazione a soffitto disponibile in quattro grandezze ad incasso tipo cassette con mandata a 4 vie, così costituita: scocca esterna in materiale plastico di colorazione neutra di dimensioni compatte. Presa d’aria di ricircolo posizionata nella parte inferiore dell’unità al centro della griglia. Mandata dell’aria posizionata nella parte perimetrale della stessa griglia. L’unità è altresì predisposta per poter servire un locale attiguo a quello ove è installata con due pretranciati su entrambi i lati longitudinali. La griglia con apertura semplificata permette un facile accesso ai filtri riducendo così i tempi di manutenzione. I deflettori sono ad orientamento motorizzato , consentono una ottimizzazione del flusso dell’aria in uscita, permettono la scelta del lancio dell’aria seguendo cosi le caratteristiche proprie del locale ove è installata l’unità a tutto vantaggio del comfort ambientale , grazie al loro posizionamento consentono all’aria in uscita di prevenire il richiamo di aria ambiente impedendo così il fenomeno di sporcamento del soffitto.
Sono a riposizionamento automatico nella fase di spegnimento. Il ventilatore direttamente accoppiato al motore monofase ad induzione a quattro velocità è in materiale plastico consentendo così una drastica riduzione del peso dell’unità . I filtri aria sono in fibra sintetica a nido d’ape rigenerabili e lavabili. L’unità è completamente ispezionabile dal basso. La batteria a più ranghi è di tipo Cross-Fin con tubi di rame alettati in alluminio. La regolazione del flusso di refrigerante avviene tramite valvola modulante LEV con controllo continuo della potenza tra il 25% ed il 100%. L’unità è collegata al bus di comunicazione così da riconoscere il refrigerante utilizzato, e poter funzionare con i refrigeranti R22/R407C/R410A. L’unità è dotata di dispositivo di sollevamento della condensa. Il quadretto di alimentazione è posto in posizione agevole con accesso facilitato, semplificando così l’esecuzione dei collegamenti elettrici . Le tubazioni frigorifere e di drenaggio hanno attacchi in punti differenti dell’unità per facilitare le operazioni di cartellatura e posa delle stesse. Le unità saranno settate tramite i rotary switch al fine di verificare la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettrico-frigorifera eseguito in Autocad dal fornitore.

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' INTERNA
Alimentazione:	monofase 50 Hz - 220/240 V
Assorbimento elettrico massimo in raffreddamento:	0,06 kW - 0,28 A
Potenzialità nominale in raffreddamento:	4,5 kW
Potenzialità nominale in riscaldamento:	5 kW
Finitura esterna dell'unità:	lamiera d'acciaio zincata con isolamento termico
Dimensioni (mm):	208/20(A)-570/650(L) - 570/650(P)
Peso netto:	16,5/3 kg
Batteria di scambio termico:	tipo Cross-Fin con tubi di rame alettati in alluminio
Ventilatori ( tipo e n° )	Turbo fan x 1
Portata d'aria bassa/media/alta velocità	540/600/660 mc/h
Prevalenza statica utile:	0 mmca
Tipo Motore:	monofase ad induzione
Potenza x n° Motore:	0,020 kW x 1
Refrigerante:	R22 & R407C & R410A
Sistema di controllo:	mediante valvola LEV
Materiale isolante:	schiuma di polietilene
Attacchi del refrigerante gas	12,7 mm
Attacchi del refrigerante liquido	6,35 mm
Attacco per drenaggio condensa:	VP-25
Livello sonoro bassa/media/alta velocità:	35/38/40 dB(A)
Filtro aria:	rigenerabile e a lunga durata
Dispositivi di sicurezza::	termostato interno di protezione del motore del ventilatore
Collegamento segnali esterni:	Connettori liberamente programmabili per il collegamento di segnali di INPUT ed OUTPUT digitali (3 segnali di INPUT e 4 segnali di OUTPUT)
