Unità interna tipo pensile a soffitto
per sistemi VRF Compo Multi
PCFY-P40VGM-E
Capacità in raffreddamento:
Raffreddamento
4.5 kw/ 15.355 BTU
Capacità in riscaldamento:
Riscaldamento
5.0 kw / 17.061 BTU
Gas Refrigerante:
Gas Refrigerante
R410A
Silenziosità:
Silenziosità
29-38 dB
Garanzia Mitsubishi Electric:
Garanzia Mitsubishi Electric
2 anni
Unità interna a cassette PCFY-P40VGM-E
Preventivo Personalizzato Richiedi un preventivo (risposte immediate) blank
Sopralluogo Gratuito Sopralluogo Roma e provincia blank

Extra piatto, extra eleganza
Di linea compatta e sobria, le unità PCFY-VGM, la cui carrozzeria da spigoli piacevolmente arrotondati, sono inseribili in qualsiasi contesto di architettura d'interni. Al momento della disattivazione il deflettore mobile chiude l'unica bocca di mandata di cui è dotata l'unità

FUNZIONI E PECULIARITA' DI QUESTO MODELLO

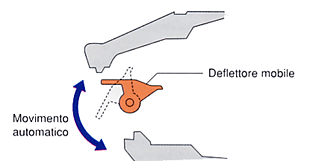

Deflettore mobile ad azionamento automatico
Il deflettore mobile si muove continuamente dall'alto al basso per distribuire meglio l'aria in tutte le parti del locale climatizzato.

Deflettore mobile ad azionamento automatico

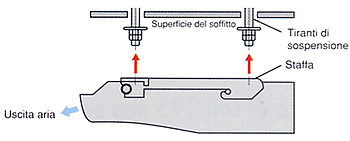

Massima semplicità di installazione
Il nuovo sistema di sospensione elimina il problema dello smontaggio della carrozzeria, semplificando drasticamente la procedura d'installazione. Montaggio senza necessità di smontaggio della carrozzeria 1- La carrozzeria può essere montata sull'unità. 2- Impegnare i tiranti di sospensione alle staffe dell'unità. 3- Serrare i dadi dei tiranti per fissare l'unità. * E' anche possibile fissare le staffe ai tiranti e poi agganciare con una sola mossa l'unità alle staffe stesse.

Massima semplicità di installazione

Unità interna a vista per installazione pensile, di dimensioni compatte, scrocca esterna in materiale plastico di colorazione neutra. Presa d’aria di ricircolo posizionata nella parte inferiore dell’unità con lancio dell’aria nella parte frontale. Il ventilatore tipo scirocco direttamente accoppiato al motore monofase ad induzione è in materiale plastico consentendo così una drastica riduzione del peso dell’unità . A protezione avrà un interruttore termico. Il deflettore mobile è ad azionamento motorizzato, al momento dello spegnimento si posizionerà automaticamente in chiusura della bocca di mandata. La mandata dell’aria è variabile in funzione dell’altezza del soffitto del locale, ottimizzando dunque il comfort ambientale. I filtri aria posizionati nella parte inferiore dell’unità sono in fibra sintetica a nido d’ape rigenerabili e lavabili. La batteria a più ranghi è di tipo Cross-Fin con tubi di rame alettati in alluminio. L’unità è dotata di un sistema di sospensione al soffitto di nuova concezione che consentirà di installare l’unità senza smontare la carrozzeria della stessa. Lo scarico della condensa può essere collegato dai lati destro o sinistro. La regolazione del flusso di refrigerante avviene tramite valvola modulante LEV con controllo continuo della potenza tra il 25% ed il 100%. L’unità sarà settata tramite i rotary switch al fine di verificare la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettricofrigorifero eseguito in Autocad dal fornitore.

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' INTERNA
Alimentazione: monofase 50 Hz - 220/240 V
Assorbimento elettrico massimo in raffreddamento: 0,10 kW - 0,46 A
Potenzialità nominale in raffreddamento: 4,5 kW
Potenzialità nominale in riscaldamento: 5 kW
Finitura esterna dell'unità: 0,70Y 8,59/0,97
Dimensioni (mm): 210(A)-680(P)-1.000(L)
Peso netto: 27 kg
Batteria di scambio termico: tipo Cross-Fin con tubi di rame alettati in alluminio
Ventilatori ( tipo e n° ) Sirrocco x 2
Portata d'aria bassa/media/alta velocità 480/720 mc/h
Prevalenza statica utile: 0 mmca
Tipo Motore: monofase ad induzione
Potenza x n° Motore: 0,054 kW x 1
Refrigerante: R22 & R407C & R410A
Sistema di controllo: mediante valvola LEV
Materiale isolante: schiuma di polietilene
Attacchi del refrigerante gas 12,7 mm
Attacchi del refrigerante liquido 6,35 mm
Attacco per drenaggio condensa: VP-20
Livello sonoro bassa/media/alta velocità: 29/38 dB(A)
Filtro aria: in polipropilene
Dispositivi di sicurezza:: termostato interno del motore del ventilatore
Collegamento segnali esterni: Connettori liberamente programmabili per il collegamento di segnali di INPUT ed OUTPUT digitali (3 segnali di INPUT e 4 segnali di OUTPUT)
