PUMY-P112YHM - Unità esterna a pompa di calore Mitsubishi Electric

Unità esterna per sistemi VRF Compo Multi

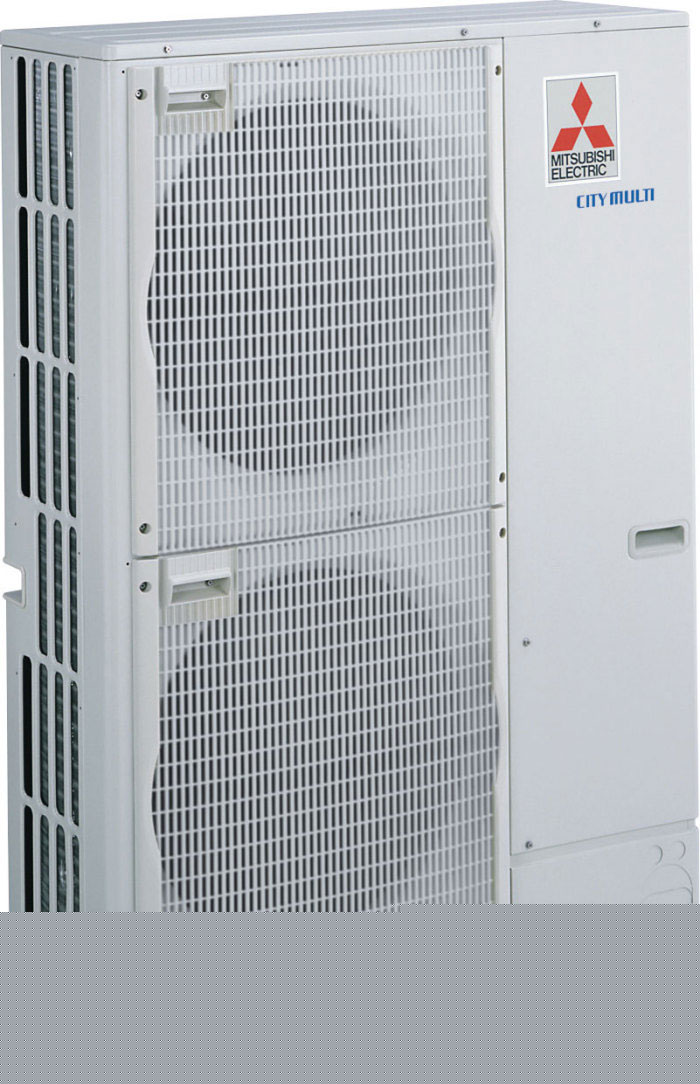

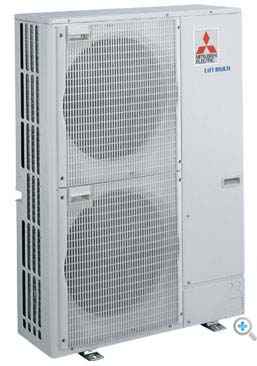

PUMY-P112YHM

Capacità in raffreddamento:		12.5 kw/ 38.200 BTU
Capacità in riscaldamento:		14.0 kw / 42.700 BTU
Portata Aria:		100 m3/min
Gas Refrigerante:		R410A
Dimensioni HxLxP:		1.350x950x330 mm
Silenziosità:		50 dB
Alimentazione:		380/415 V Trifase - 50 Hz
Assorbimento Elettrico massimo in raffreddamento:		3,73 KW - 6 A

Unità esterna di ridotte dimensioni in pianta, idonea per installazione all’esterno, raffreddata ad aria, essenzialmente costituita da struttura in lamiera d’acciaio autoportante, pannelli asportabili per la manutenzione.
Lo scambiatore di calore costituito da tubi di rame alettati in alluminio suddiviso in più sezioni, ventilatori elicoidali modulanti con mandata dell’aria sul lato frontale e aspirazione posteriore. Il compressore di tipo Scroll ermetico ad alta efficienza è equipaggiato con inverter a controllo lineare avente un campo di modulazione della potenza compreso tra il 25% ed il 100%.

Indice Unità Esterne:

FUNZIONI E PECULIARITA' DI QUESTO MODELLO

All’unità è possibile collegare fino a un massimo di otto unità interne , con potenzialità totale unità interne collegate comprese tra il 50% il 130%. L’unità è inoltre equipaggiata di valvola di ritegno sul compressore, separatore olio, valvola a 4 vie, valvole solenoidi, accumulatore del gas, sonda di alta temperatura, pressostato di sicurezza e valvola by-pass . Per facilitarne l’installazione, le tubazioni del refrigerante possono essere collegate da tre diverse direzioni, sul lato inferiore, anteriore e destro.
L’unità permette uno sviluppo massimo delle linee frigorifere pari a 100 mt. con una lunghezza massima equivalente di un singolo circuito pari a 70 mt. e un dislivello pari a 30 mt. (20 mt. se l’unità esterna è posizionata inferiormente rispetto alle unità interne).

Le tubazioni frigorifere di collegamento tra unità esterna ed interne, possono essere realizzate tramite collettori od in linea (od anche misti). Un display a 4 cifre in grado di fornire informazioni di servizio ( indicazione di più di 250 voci informative), manutenzione e assistenza sarà posizionato a bordo della scheda principale in posizione di facile lettura. L’unità sarà settata tramite rotary switch al fine di verificare la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettrico-frigorifero eseguito in Autocad dal fornitore.

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' ESTERNA
Alimentazione:	Trifase con neutro 50 Hz - 380/415 V
Assorbimento elettrico massimo in raffreddamento:	3,73 KW - 6 A
Potenzialità nominale in raffreddamento:	12,5 kW
Potenzialità nominale in riscaldamento:	14 kW
Finitura esterna dell'unità:	Lamiera in acciaio zincato MUNSEL 3Y 7.8/1.1
Dimensioni (mm):	1.350 (A) - 950 (L) - 330 (P)
Refrigerante: tipo e carica:	R410A
Regolazione della potenzialità: - campo di regolazione:	Dal 50 al 130% della potenzialità dell’unità esterna
Compressore - Tipo e N°:	Con alette protette contro la salinità e tubi in rame
Potenza del motore (Compressore):	2,2 kW
Ventilatori - Tipo e N°:	Elicoidale x 2
Portata Aria:	100 m3/min
Potenza del motore (Ventilatore):	0,06 Kw x 2
Dispostivo di sicurezza alta pressione:	Pressostato e interruttore di alta 4,15 MPa (601 Psi)
Dispostivo di sicurezza Compressore / ventilatori:	Protezione temperatura di mandata, protezione da sovraccorrente/protezione dai surriscaldamenti, protezione sulla tensione
Dispostivo di sicurezza circuito dell' Inverter:	Protezione da sovraccorrente e protezione dai surriscaldamenti
Limiti operativi aria esterna in raffreddamento:	-5~46°C b.s.
Limiti operativi aria esterna in riscaldamento:	-12~15°C b.s.
Attacchi del refrigerante gas:	ø 9.52
Attacchi del refrigerante liquido:	ø 15.88
Livello sonoro:	50 dB(A)
Peso netto:	140 kg
